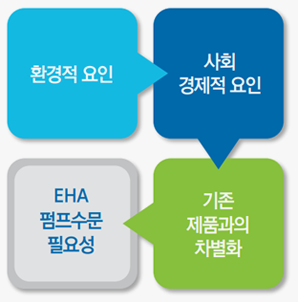

개발 배경

환경적 요인

- 이상 기후 변화로 인한 국지성 호우 빈발

- 도시화에 따른 토지 이용 고도화로 인한 배수로 단면 부족

- 집중호우로 인한 하천 및 해수위 상승 시 내수 배제 불량으로 침수 발생

사회적 요인

- 님비 현상에 따른 배수 부지 확보의 어려움

- 저비용의 대체 배수 시설 필요(기존 배수펌프장 대체)

기존 제품과의 차별화

- 수문과 권양기의 일체화

- EHA 유압시스템으로 정밀제어 가능

개발 목적

1. 기존 펌프수문

   - 상부 권양시설 필요(드럼형, 스핀들방식 등)
   - 수문의 끼임현상 발생
   - 비상시 수문의 개폐 불가


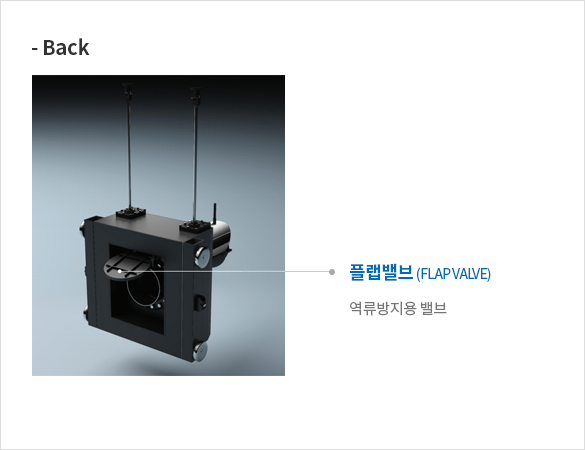

2. EHA 펌프수문

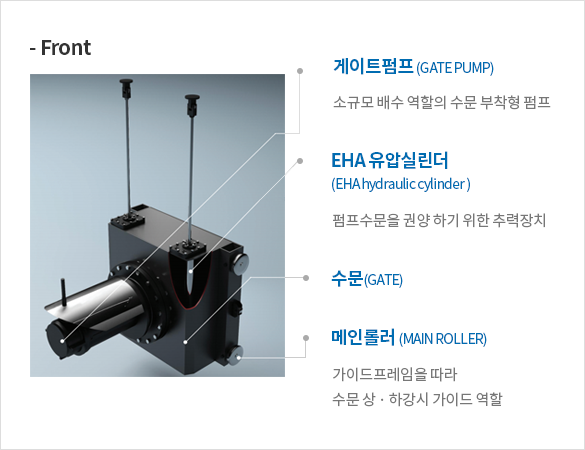

   - 수문과 권양기의 일체화
   - EHA 유압시스템으로 정밀제어 가능
   - 비상시 수문의 개폐 가능



시공성

시설물 상부 주차가능, 휴게공간 확보

측면 벽체를 이용한 무더위 분수터널

측면을 활용한 편의시설(예 : 클라이밍 시설, 트릭아트 벽, 벽면정원 등)

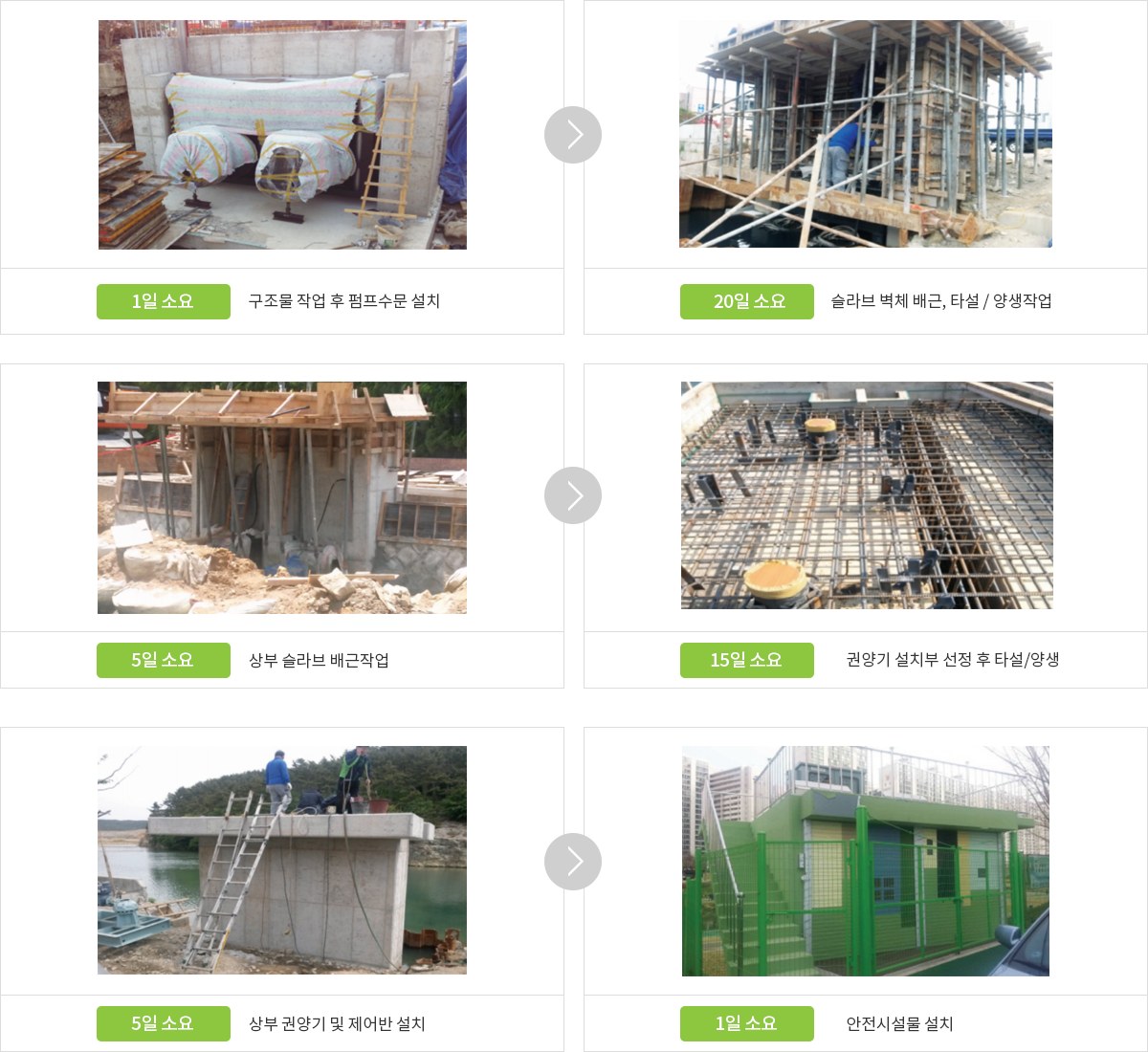

43일 소요 - 기존 펌프수문 시공 기술

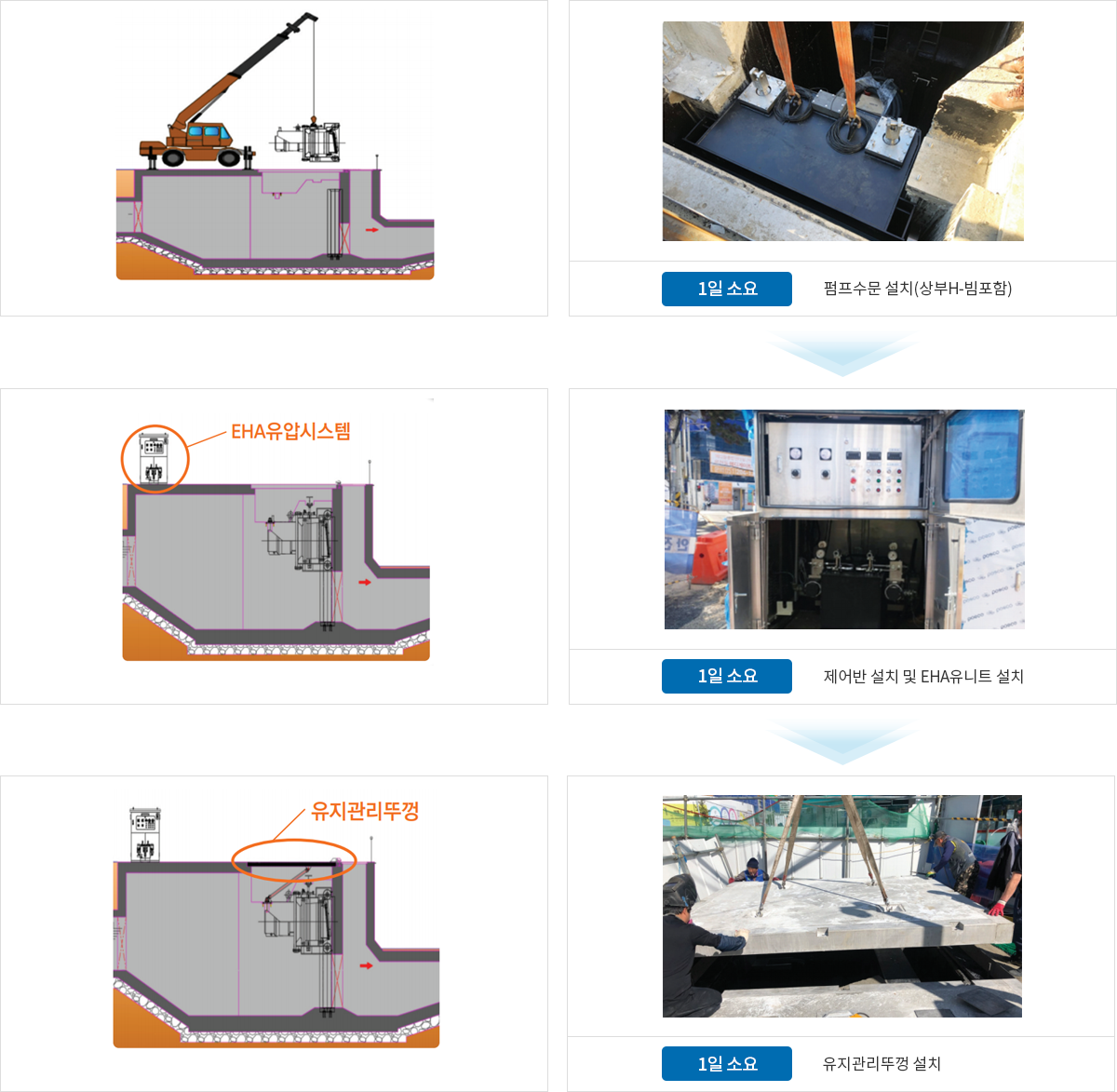

3일 소요 - EHA 펌프수문 시공 기술 - 혁신적 공기단축 시공기술

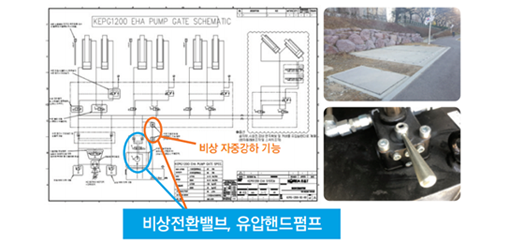

정전시 비상전환밸브로 긴급자중하강!! 유압핸드펌프!!

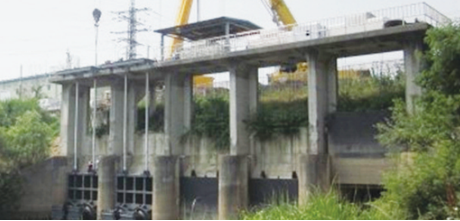

1. 기존 권양 기술

   기존 펌프수문은 스핀들식 권양기를 사용하기에 정전시와 같은 비상상황 발생시 역류방지를 위한 수문차단 기능인 긴급 자중하강 기능이 없음. (수동회전방식)

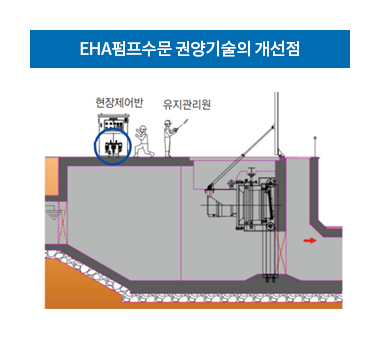

2. EHA펌프수문 권양기술의 개선점

   3대 동시 긴급자중하강기능의 비상전환밸브로 전환하여 긴급대응 유압핸드펌프 수동으로 수문상승, 하강 가능



별도건축물, 안전휀스 불필요!

1. 기존 펌프수문 기술 전면에 개구부가 있어 안전사고가 일어날 수 있고, 이를 방지하기 위한 건축물,안전 시설물 등을 추가적으로 구비 하여야 한다. 안전시설을 설치하기 위한 공간, 유지보수를 하기위한 공간이 별도 필요하다.

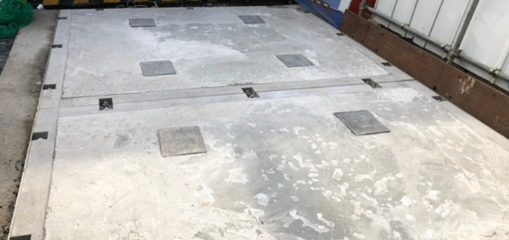

2. EHA펌프수문의 개선점 지하화 이므로 별도의 안전시설이 불필요함. 유지보수를 위한 건축구조가 필요 없다. 원터치 개폐가 가능하여 언제든지 육안확인 가능

유지관리성

1.

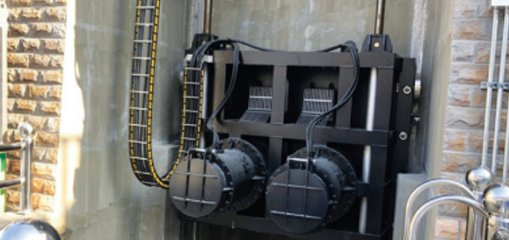

   하자발생 육안확인 가능

2.

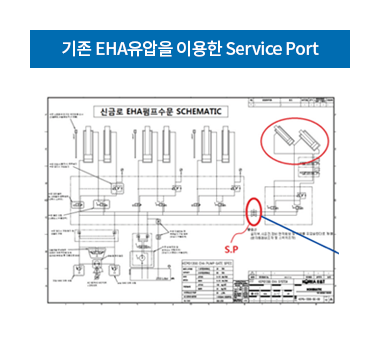

   1Gate 2Pump EHA 유압 회로도

3.

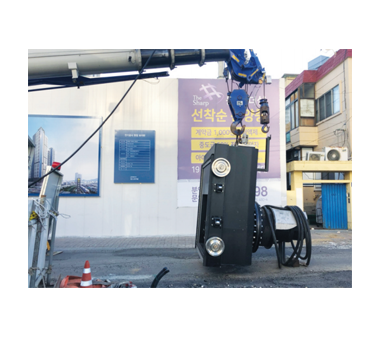

   손쉬운 수문교체

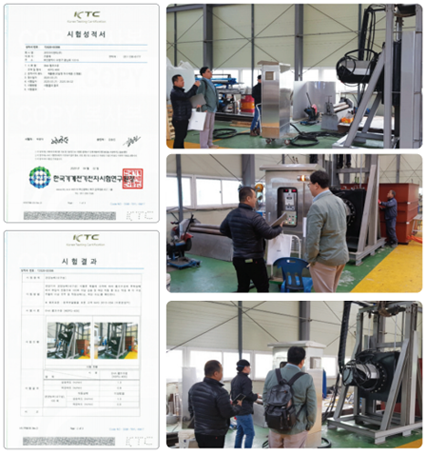

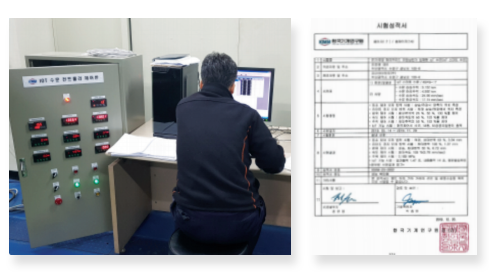

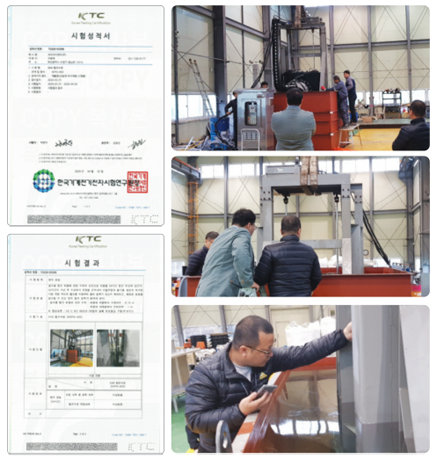

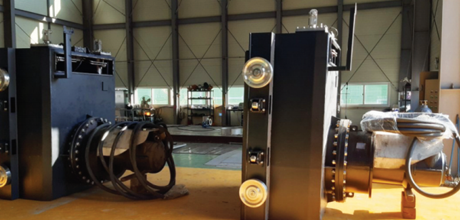

안전성 시험기관 :

상호 유기적 작동 상태 확인!

1.

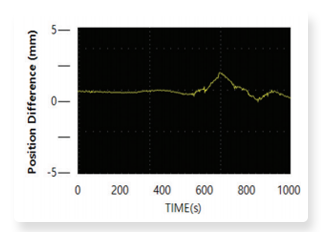

   시험명 : 동조제어 오차

   기 준 : 20.0mm 이하

   결과치 : 2mm

2.

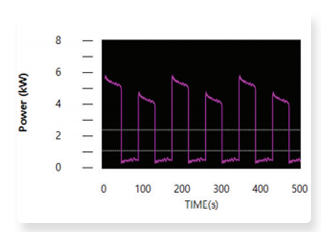

   시험명 : 소비전력측정

   기준 : 10kW 이하

   결과치 : 상승 5.8kw
                    하강 4.8kw

3.
   시험명 : 정격최고압력

   기 준 : 10.0~24.0Mpa

   결과치 : 23.5Mpa

4.

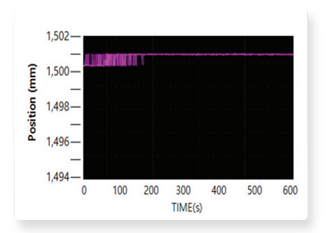

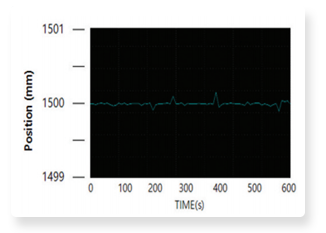

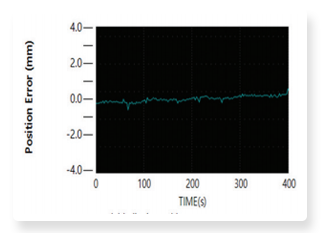

   시험명 : 위치제어 오차

   기준 : 1.5mm이하

   결과치 : 0.35mm

5.
   시험명 : 리미트정지오차

   기 준 : 5.0mm이하

   결과치 : 1.0mm

6.
7.

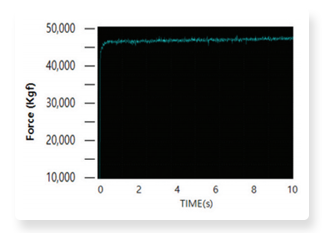

   시험명 : 정격최대추력

   기 준 : 94,000 kgf±8000

   결과치 : 94,500kgf

8.
   시험명 : 하강시 속도변화

   기준 : 3mm/s 이하

   결과치 : 0.5mm/s

9.
   시험명 : 정지시 자중하강

   기 준 : 10.0mm이하

   결과치 : 0.1mm

10.

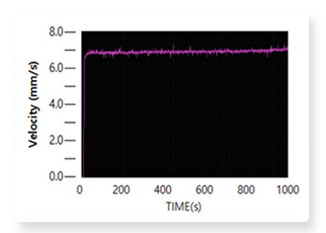

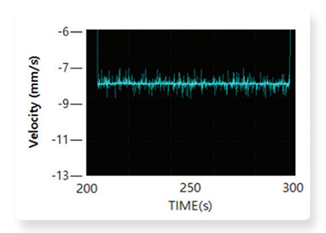

    시험명 : 정격최대속도

    기준 : 5mm/s 이상

    결과치 : 상승 7.2mm/s
                     하강 7.1mm/s
