높은 다공성과 표면적으로 미세오염물 흡착에 용이
역세공정을 이용하여 반영구적인 여재의 사용이 가능하므로 경제적
하 / 폐수처리, 정수처리 등 다양한 용도로 적용
대상오염물질 미세부유물질, BOD, COD, TSS, T-N, T-P
ECO SYSTEM

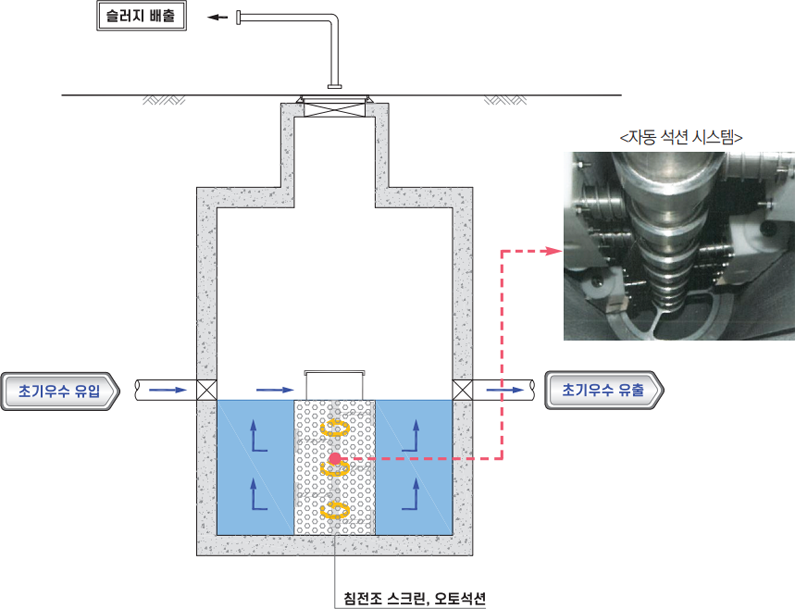

STROMSF-1 SYSTEM
(비점오염저감장치 특허 제 10-08*****호)
-
01
처리원리
와류 + 볼텍스 중력침강 + 스크린 및 여과 + 자동 석션시스템
-
02
시공성
용량별 precast 제품으로 빠른 시공
현장여건에 대한 신속한 대처가 가능
-
03
주요시설
와류가이드, 멀티스크린, 자동 석션시스템, 흡입 준설배관
-
04
유지관리항목
퇴적물 준설
멀티스크린 세척
-
05
처리대상
미세협잡물, 부유물, OIL
-
06
특징
와류가이드에 의해 볼텍스 효과 증대
침전 및 부유성 오염물질 동시제거 우수
자동 석션시스템으로 스크린 연속 세척
준설소켓장착으로 유지관리가 편리
ECO SYSTEM

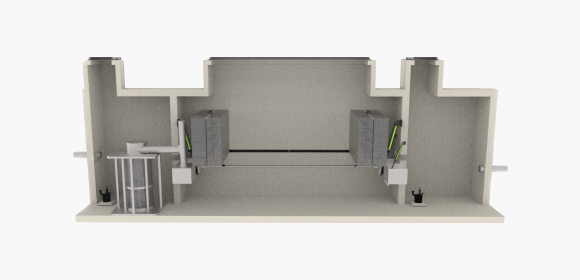

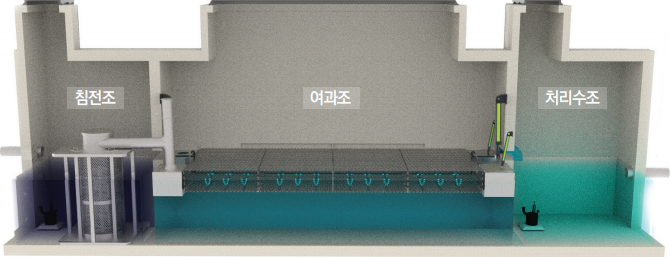

STROMSF-2 SYSTEM
(유지관리과 용이한 비점오염저감장치 특허 제 10-16*****호)
-
01
처리원리
와류 + 스크린 + 자동 석션시스템 + 폴딩형 여과시설
-
02
시공성
수질의 성상에 따른 다양한 여재 선택 가능
오염물질 처리 효율이 우수
특정 오염물질 저감 목표로 설계 가능
-
03
주요시설
와류가이드, 멀티스크린, 자동 석션시스템, 폴딩형 여과장치, 역세시설, 소독시설
-
04
유지관리항목
자동 석션시스템으로 지속적인 스크린 관리
필터부의 폴딩 및 분리기능으로 필터 및 여재 관리 용이
-
05
처리대상
자동 석션시스템으로 지속적인 스크린 관리
펌프를 통한 자동 정체수 배출 시스템
필터부의 폴딩 및 분리기능으로 필터 및 여재 관리 용이
수위센서를 이용한 자동 역세척 시스템
폴딩형 여과시스템
필터 및 여재 관리 용이, 비상 시 대용량 저류조로 활용(대용량 처리시설에 적용)
시공 사진

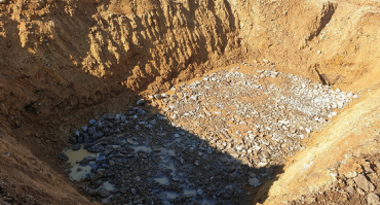

시공 위치 확인

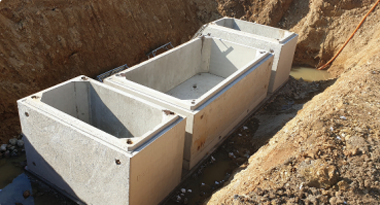

구조물 안치

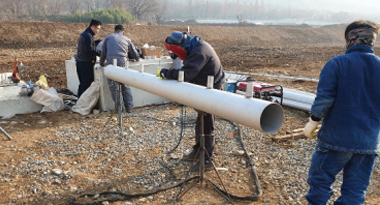

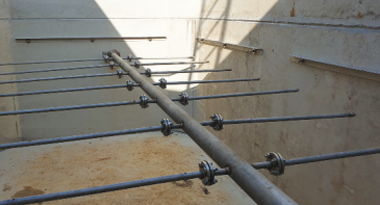

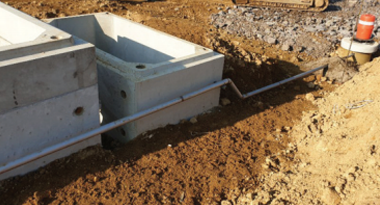

역세 배관 조립

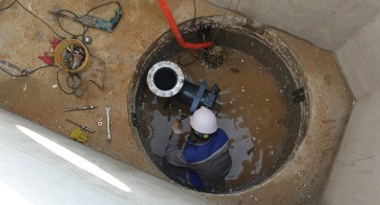

펌프 설치
에어배관 설치

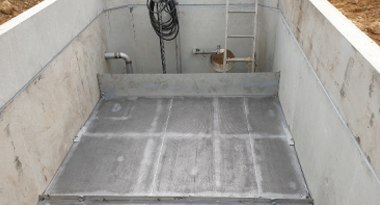

여과필터 설치

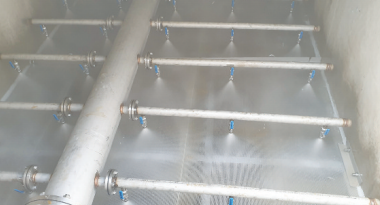

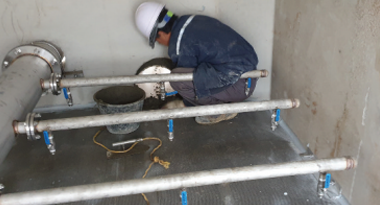

수세척배관 설치

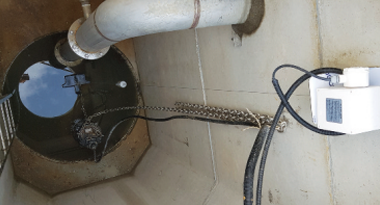

수위계 설치

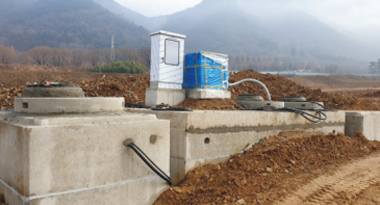

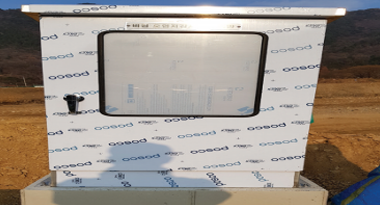

제어반 설치

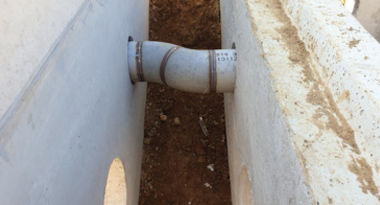

연결관 설치
정체수 배출배관 설치

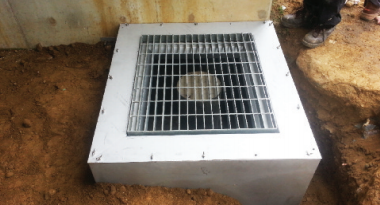

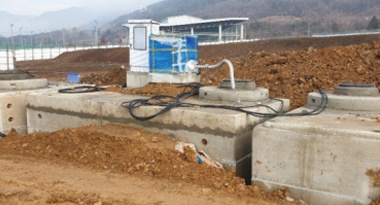

시공 완료
적용 사진
창원 사파지구 도시개발사업
역세척 운전 시행

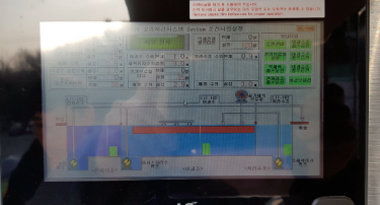

제어반 터치판넬
ECO SYSTEM

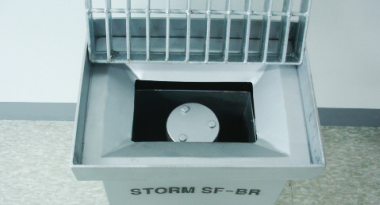

STROMSF-BR SYSTEM
(비점오염저감장치 특허 제 10-09*****호)

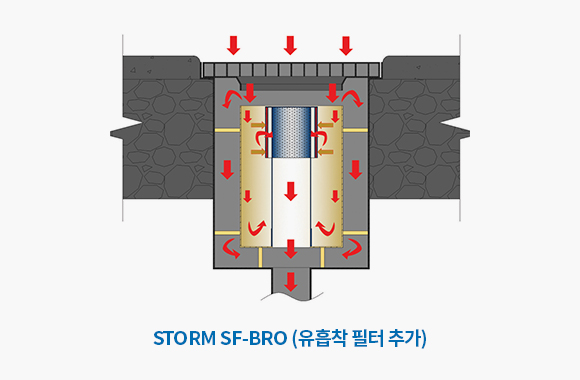

구조스테인레스 재질로 제작, 협잡물 거름망과 여과형 멀티필터의 일체형으로 제작되며 월류부와 배수관으로 구성
원리강우 시 오염도가 높은 초기우수가 멀티필터를 통과하면서 미세한 부유물질은 여과되고, 용존성 고형물질은 흡착되어 제거
적용 사진

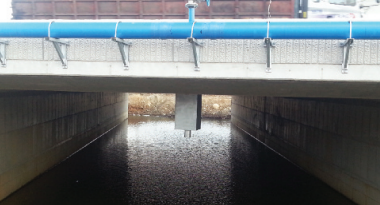

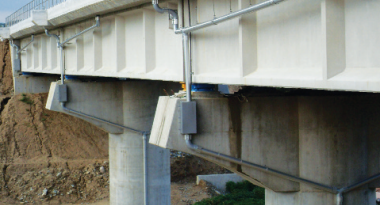

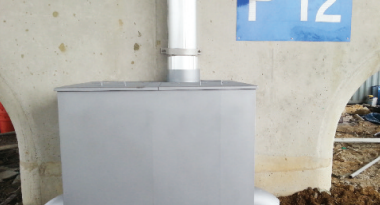

STORM SF-BRIGE
경북 영주 평온교
경북 영주 문수교
부산 범방교
부산 남북항대교
부산 대저교
여재의 특성
세라믹 재질의 팽창점토(Expanded clay)
